鋁合金橋架智能柔性裝配線
產品展示
-
國內首創
-
精準、高效、穩定
-
同步鉆孔、鎖釘
-
柔性，所有規格快速切換
-
省人：3-4人 效率提升：2-2.5倍
-
高效率
1.?工件規格
?
零件名稱 |
技術參數及自動裝配標準 |
長度 |
2000、3000、4000、6000; |
寬度 |
200-800mm; |
型材高度 |
≤200mm |
梯型材規格 |
梯桄規格（35*20和32*20）；梯桄型材底孔φ3 |
梯桄數量 |
19個 |
側面孔距 |
??側鉆孔徑?=5-5.2； ??梯桄型材底孔φ2.6；鎖釘M4*35mm； |
槽內鋁板鉆孔 |
選項(根據甲方要求定制） |
螺釘尺寸 |
螺釘總長小于等于38mm |
調節節拍 |
2、3、4、6米工件壓緊、產品切換寬度調節功能（調節時間15秒以內） |
生產節拍 |
同時鉆孔鎖釘，雙工位連續作業，鉆孔鎖釘6米節拍2分鐘內。 |
?

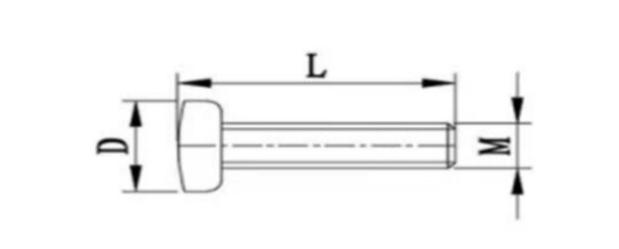

D=7、L=30-38、M=4（實際螺牙35）
圖2、螺釘尺寸規格
2.?技術要求：
滿足：人工放料、氣動夾緊、每側自動鉆孔、鎖釘任務；即實現兩側型材、不同規格產品可通過調整柔性工裝、每側1套鉆孔（根據要求定制）、鎖釘任務，具有手動對刀功能；
3.?工藝流程：
1)?準備工作：（更換產品時需要）：
??將兩側鉆孔機、兩側鎖釘機調節滑板調節到到適合位置、鎖緊；
??根據工件寬度，調節柔性工裝到時候位置（更換產品用）；
2)?放料、定位夾緊：將工件（型材）放入夾具體內。按“夾緊”按鈕，側向自動夾緊工件；
3)?自動鉆孔、鎖釘：按啟動按鈕，龍門機構行走到起到始位置；兩側鉆孔主軸、鎖釘按照程序依次進行鉆孔、鎖釘
4)?下一工位鉆孔、鎖釘：工位1工作完畢、龍門行走到等待安全區域，待工位2給信號，數控龍門自動行走到工位開始上述鉆孔、鎖釘工作。
5)?卸料：工位1的工件已經鉆孔鎖釘完畢，卸料（人工通過輥道推出去或者通過行車吊走）
?
