核電站遠程檢測機器人
核電站遠程檢測機器人
現場應用
乏燃料水池覆面焊縫縱向長度超10m,每個房間焊縫類型相同,數量集中,可實現RT探傷自動化檢測批量、模塊化探究,表面平整,RT檢測自動化時軌道對接鋪設,機器人啟停、爬行、轉向,射線機機身與焊縫調平提供良好現場運行工況;覆面對接焊縫厚度為4/6mm,射線檢測技術成熟;腳手架搭設時考慮了射線檢測的操作空間要求,對射線機的安裝、調試的實現提供可能;遠程操控面板通用性強,射線對中、對焦,射線窗口可視化跟蹤檢測等現場可實現功能輔助設備替代;工程現場射線探傷機重量20-25kg,滿足探傷自動化機器人的負載射線機的要求;在一定范圍內具備遠程遙控安全屋監測RT過程。實踐中研究典型接頭RT自動化性能參數、特性,根據水池的具體結構特點,調整軌道鋪設路線行走軌跡,將RT檢測自動化串聯覆蓋乏燃料水池焊縫。
因墻面焊縫一般超過4米,最高達到14米高的焊縫,因此根據墻面焊縫工況及適應性,智能遠程探傷機器人區分為墻面檢測和地面檢測兩種:
墻面檢測方式:由X射線機、爬行機器人、RT檢測爬行軌道機構及夾持裝置、檢測定位裝置;
地面檢測方式:由X射線機、地面檢測機器人、RT檢測夾持裝置、檢測定位裝置。
核電站焊縫檢測機器人技術參數
項目 |
RT檢測(地面) |
RT檢測(墻面) |
備注 |
自重 |
65KG |
65KG+軌道6KG/M |
|
射線機型號 |
XXG3505或大多數國產X射線機 |
CP200D、XXG2505 或負載小于25KG國產X射線機 |
線纜長度50M |
行走方式 |
全方位 |
全方位+升降軌道(插接式) |
|
負載(射線機) |
30-45KG |
10-25KG |
|
檢測焊縫類型 |
地面平焊縫 |
墻面立縫 |
|
電源 |
24V,30ah鋰電池 |
24V,30ah鋰電池 |
|
連續工作時間 |
10h |
10h |
|
控制方式 |
遠程圖傳遙控 |
遠程圖傳遙控 |
12V/鋰電池 |
遙控器與AGV距離 |
不超過50M(現有) |
不超過50M(現有) |
?
核電站焊縫檢測機器人技術指標
項目 |
智能遠程探傷機器人 (可連續拍片,無需人頻繁進入水池) |
操作人 |
1人 |
安全性 |
安全 |
適用工況 |
地面平焊縫、墻面立焊縫 |
勞動強度 |
無需頻繁進入水池 |
X射線機曝光時間 |
2-4分鐘(不同射線機曝光時間不同) |
工效 (曝光、行走、休息) |
每張膠片2.5-4.5分鐘 |
每天拍片數量 (6小時) |
70-120 |
?

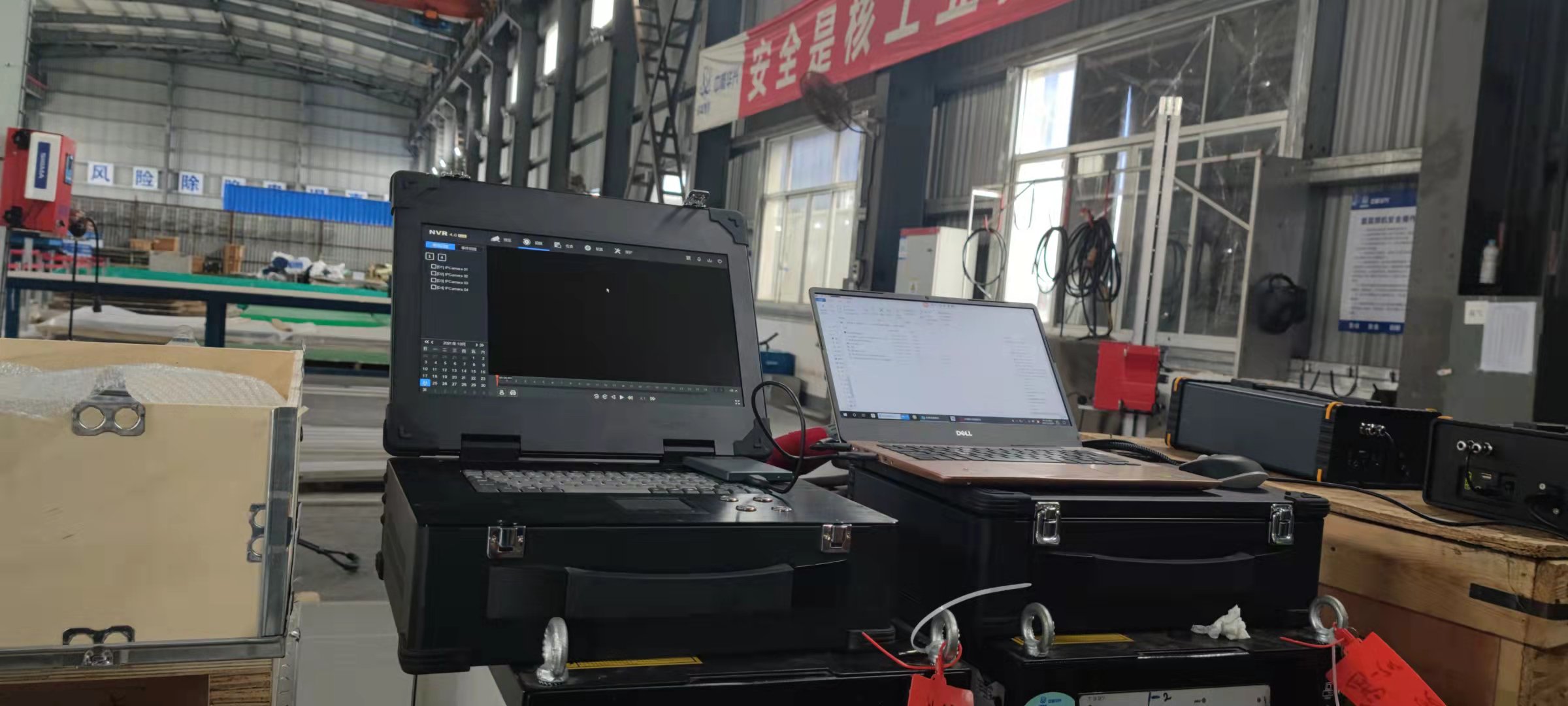

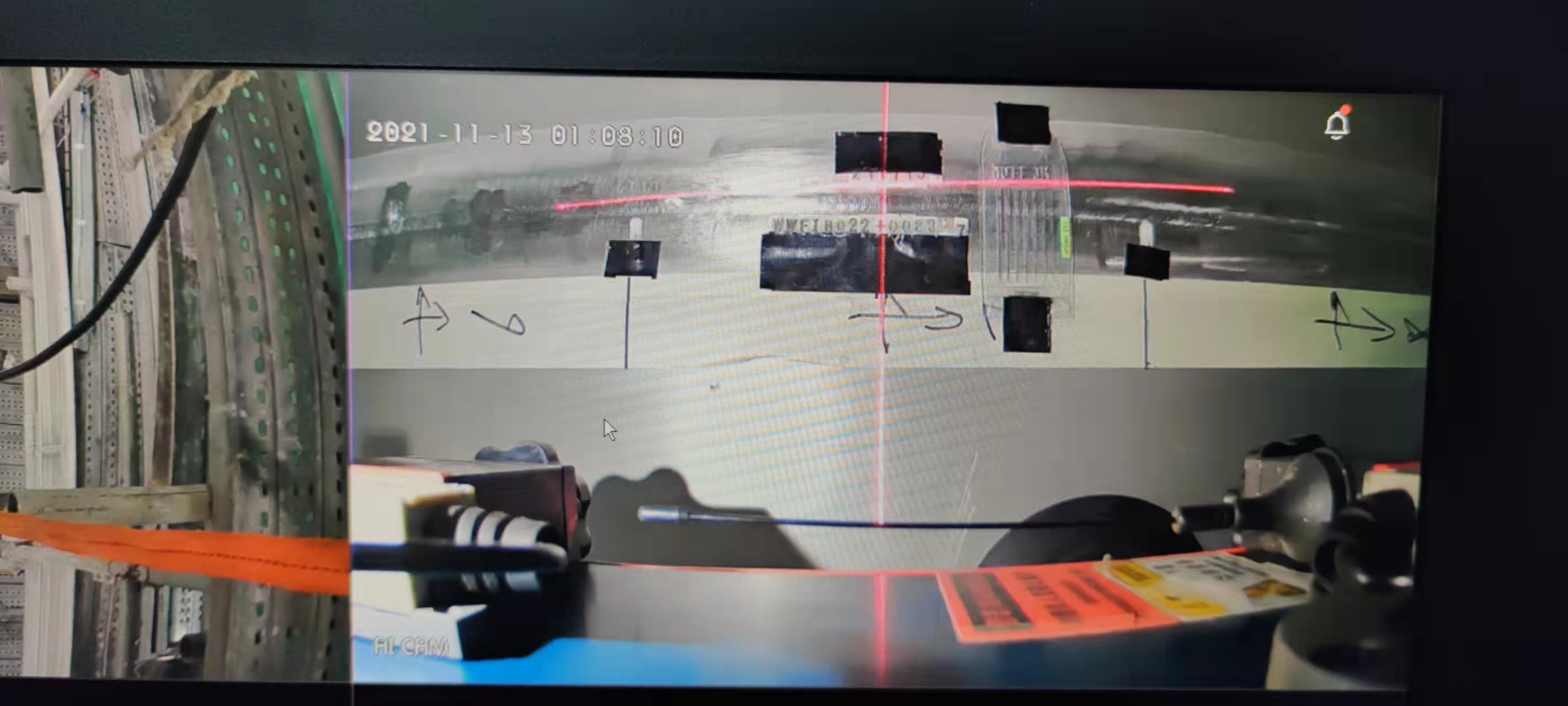

??核電站現場沒有網絡信號,完全屏蔽了手機信號,因此開發了一種密閉空間到室外的遠程在線圖傳、監控技術,實現室外遠程控制室內密閉空間的圖傳控制技術。實現機器人遠程操控。
??突破了高墻面焊縫檢測智能檢測,該爬行機器人及柔性對接式導軌,解決了高墻面焊縫檢測升降、拆裝便捷、控制問題。
